Il FLEX-HONE mantiene tolleranze strettissime
Il FLEX-HONE lavora sotto pressione e perciò il suo diametro effettivo deve essere sempre maggiore del diametro del foro da lavorare.

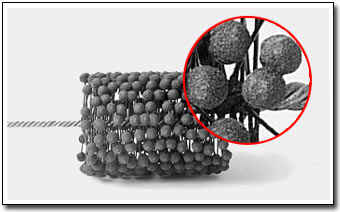

Composizione del FLEX-HONE
Le sfere del FLEX-HONE possono essere composte da diversi materiali abrasivi:
- Carburo di Silicio: impiegato per ghise ed acciai ordinari.
- Carburo di Boro: abrasivo estremamente duro, impiegato per acciai con durezza superiore a 45-50 HRC.
- Carburo di Tungsteno: impiegato sia al 100% che al 50% combinato con carburo di silicio. Impiegato per acciai con durezza superiore a 80 HRC e su metalli duri.
- Ossido di Alluminio: impiegato per metalli non ferrosi e acciai inox.
- Allumina Levigata: composizione impiegata per le levigature ultrafini su tutti i metalli (esiste solo nella granulometria 800).
- Zirconio: impiegato nel caso di lavorazioni di alta produzione per ghise ed acciai ordinari.
- CBN: impiegato per acciai estremamente duri.
- Polvere Diamantata: per particolari impieghi in finitura.
MARCATURA SULL'ASTA |
Carburo di Silicio
Carburo di Boro
Ossido di Alluminio
Carburo di Tungsteno
Allumina Levigata
Zirconio
CBN
Polvere Diamantata |
senza marcatura
oro
nero
giallo
verde
rosso
-
- |
|
LE GRANE
L'indice di rugosità Ra (scarto medio aritmetico) ottenibile dipende dall'utilizzo delle diverse grane dei FLEX-HONE. Naturalmente questa corrispondenza viene data a titolo indicativo poichè essa dipende anche dalla durezza e dalla natura dei metalli da trattare, nonchè dalla rugosità di partenza e dal lubrificante utilizzato.
Grana |
Ra (micron)
ghise ed acciai |
Ra (micron)
metalli non ferrosi |
80
120
180
240
320
400
600/800 |
da 0,8 a 1,0
da 0,6 a 0,8
da 0,4 a 0,6
da 0,2 a 0,4
da 0,09 a 0,2
da 0,06 a 0,09
inferiore a 0,06 |
da 1,2 a 1,4
da 1,0 a 1,2
da 0,8 a 1,0
da 0,6 a 0,8
da 0,4 a 0,6
da 0,2 a 0,4
inferiore a 0,2 |
|
Questa numerazione non corrisponde a quella utilizzata nel campo degli abrasivi, pur essendone assai vicina.
MARCATURA ALL'ESTREMITA' |
grana 20
grana 40
grana 60
grana 80
grana 120
grana 180
grana 240
grana 320
grana 400
grana 600
grana 800 |
marrone
viola
grigio
arancione
senza colore o argento
rosso
blu scuro
bianco
giallo
rosa
azzurro |
|
